适用介质：气体
要求介质洁净，须安装过滤器，不可测湿气
流量计表头可180°旋转，安装使用简单方便
高精确度，一般可达±1.5%R、±1.0%R
重复性好，短期重复性可达0.05%～0.2%
可检测被检测气体的温度、压力和流量
采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能
技术咨询请联系广州迪川仪器仪表有限公司

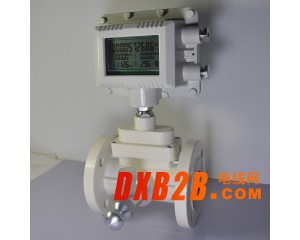

LWQ简介
LWQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量。
该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部：通用要求》，GB38362.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全“i”》标准检验合格，防爆标志为ExdⅡBT6(隔爆型)、EiaⅡCT6（本安型）。适用于含有ⅡA、ⅡB、ⅡC类T1～T6温度组别爆炸性气体混合物的0（仅本安型）1、2区危险场所。
LWQ产品特点
采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长。
采用新型微处理器与高性能的集成芯片，运算精度高、整机功能强大，性能优越。
采用先进的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行。
按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。
采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择。
流量计表头可180°旋转，安装使用简单方便。
高精确度，一般可达±1.5%R、±1.0%R。
重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。
可检测被检测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（
Pn=101.325KPa,Tn=293.15K）的气体流量：可实时查询温度、压力、时间、日期等数据。
LWQ技术参数
执行标准 封闭式管道中气体流量的测量—气体涡轮流量计（GB/T8940-2003）
仪表口径（mm)及连接方式 20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接
25、40、50可采用螺纹连接
精度等级 ±1.5%R（±1%R需特制）*
量程比 1:10 ；1:20 ；1:30
仪表材质 表体：304不锈钢或铸铝
叶轮：防腐ABS或优质铝合金
转换器：铸铝
使用条件 介质温度：-20℃～+80℃
环境温度：-30℃～+60℃
相对湿度：5%～90%
大气压力：86Kpa～106Kpa
工作电源 A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
B.内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。
当电压低于2.0时出现欠压指示
整机耗能 外电源：< 1W
内电源:平均功耗≤ 1W,可连续使用三年以上。
信号输出功能 脉冲信号、4-20mA电流信号、控制信号
通讯输出功能 RS485通讯
实时记录功能⑤ 起停记录、日记录、定时间间隔记录
信号接线口 内螺纹M20×1.5或其他
防爆等级 ExdⅡBT6或ExiaⅡCT4
防护等级 IP65
LWQ测量范围及工作压力
公称通径
（mm） 型号 标准量程
（m³/h) 扩展量程
（m³/h） 常规耐压等级
（Mpa） 特制高压等级
（Mpa） 安装方式
DN20 LWQ－20 A 2.2-25 B 4-40 1.6 2.5,4.0 法兰
DN25 LWQ－25 A 2.2-25 B 4-40 1.6 2.5,4.0 法兰（螺纹）
DN32 LWQ－32 A 5-50 B 6-60 1.6 2.5,4.0 法兰
DN40 LWQ－40 A 5-50 B 6-60 1.6 2.5,4.0 法兰（螺纹）
DN50 LWQ－50 A1 6-65 B1 5-70 1.6 2.5,4.0 法兰
LWQ－50 A2 10-100 B2 8-100
DN65 LWQ－65 A 15-200 B 10-200 1.6 2.5,4.0 法兰
DN80 LWQ－80 A1 13-250 B 10-160 1.6 2.5,4.0 法兰
LWQ－80 A2 20-400 法兰
DN100 LWQ－100 A1 20-400 B 13-250 1.6 2.5 法兰
LWQ－100 A2 32-650 法兰
DN125 LWQ－125 1 25-700 B 20-800 1.6 2.5 法兰
DN150 LWQ－150 A1 32-650 B 80-1600 1.6 2.5 法兰
LWQ－150 A2 50-1000 法兰
DN200 LWQ－200 A1 80-1600 B 50-1000 1.6 ______ 法兰
LWQ－200 A2 130-2500 法兰
DN250 LWQ－250 A1 130-2500 B 80-1600 1.6 ______ 法兰
LWQ－250 A2 200-4000 法兰
DN300 LWQ－300 1 200-4000 B1 130-2500 1.6 ______ 法兰
